PV-Anlage REFH Zürich Witikon

Photovoltaikinstallation auf komplexem Schrägdach in Zürich Witikon

In Zürich Witikon durfte die 3E Elektro AG die Montage und DC-seitige Elektroinstallation einer Photovoltaikanlage auf einem Reiheneinfamilienhaus ausführen. Die Projektplanung und Bauleitung erfolgte durch unsere Schwesterfirma Omneo AG. Ziel war es, die verfügbare Dachfläche trotz anspruchsvoller Geometrie möglichst effizient für die Solarstromproduktion zu nutzen.

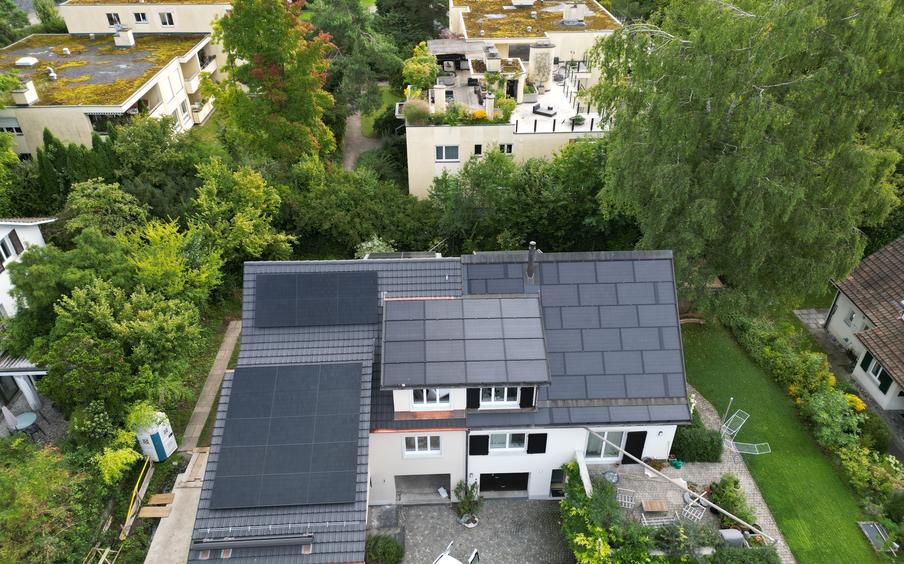

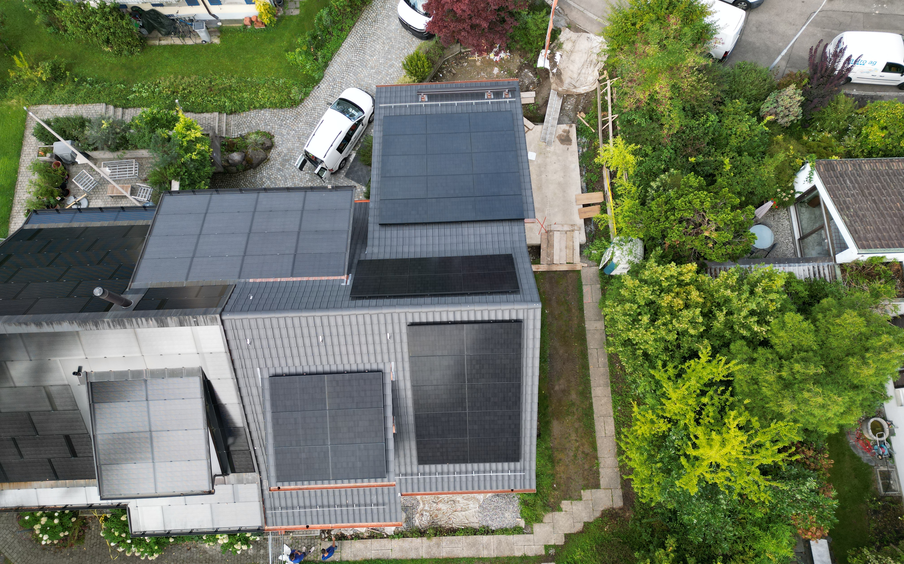

Eine besondere Herausforderung stellte das Dach mit mehreren Teilflächen dar. Durch eine zusätzlich belegte Lukarne ergaben sich insgesamt vier unterschiedliche Dachneigungen. Diese Voraussetzungen erforderten eine präzise Montage der Unterkonstruktion sowie eine sauber abgestimmte elektrische Ausführung.

Montage der PV-Anlage und Installation der Optimierer

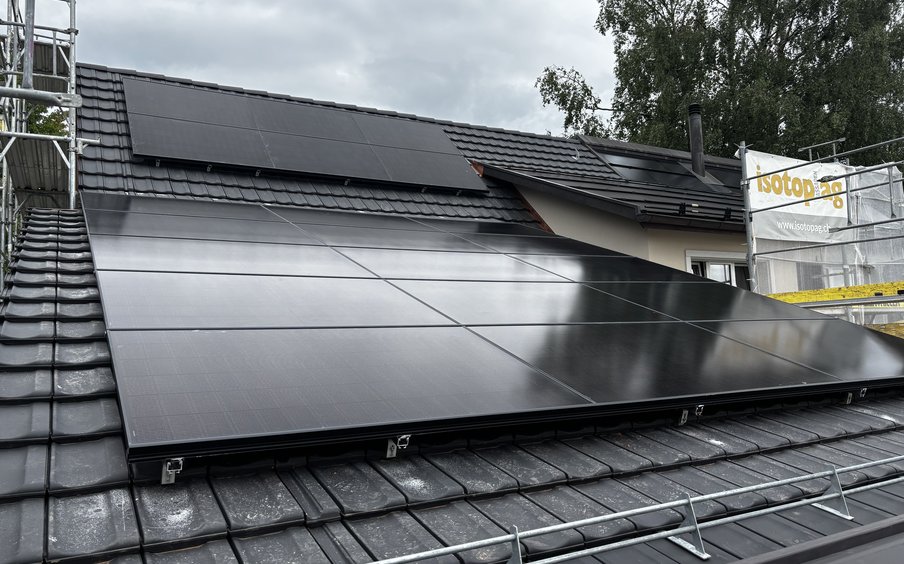

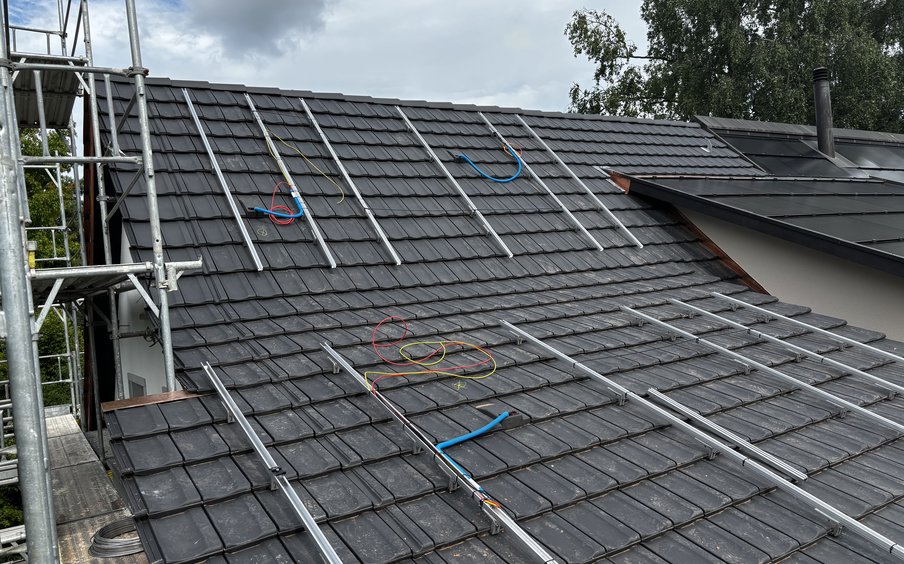

Installiert wurden insgesamt 37 Photovoltaikmodule auf einem Schrägdach. Die 3E Elektro AG übernahm die komplette DC-seitige Umsetzung, beginnend mit der Montage der Unterkonstruktion und des Montagesystems. Darauf aufbauend erfolgte die fachgerechte Installation der Module inklusive der Verkabelung und der Integration der Leistungsoptimierer.Aufgrund der unterschiedlichen Dachausrichtungen wurde eine volloptimierte Anlage realisiert. Jedes Modul erhielt einen eigenen Optimierer, der eine unabhängige Leistungsregelung ermöglicht. Die Optimierer wurden direkt an den Modulen installiert und DC-seitig sauber verschaltet. Dadurch können Ertragsverluste durch unterschiedliche Einstrahlungswinkel oder temporäre Verschattungen vermieden werden.

DC-seitige Elektroinstallation und Inbetriebnahme

Neben der Modulmontage umfasste der Auftrag die DC-Zuleitungen zum Wechselrichter, den Anschluss des Wechselrichters sowie die Installation des DC-Überspannungsschutzes. Ergänzend wurde ein Smartmeter installiert, um die Energieflüsse transparent zu erfassen und die Anlage optimal zu überwachen.Alle DC-seitigen Komponenten wurden übersichtlich beschriftet und dokumentiert. Die Inbetriebnahme der Photovoltaikanlage erfolgte nach Abschluss sämtlicher Installationsarbeiten und Prüfungen gemäss den geltenden Vorschriften. Die Arbeiten wurden sauber, strukturiert und termingerecht ausgeführt.

Saubere Umsetzung und zufriedene Bauherrschaft

Trotz der komplexen Dachverhältnisse konnte die Photovoltaikanlage effizient und ohne Verzögerungen realisiert werden. Die enge Zusammenarbeit mit der Omneo AG sowie dem zuständigen Partner für die AC-seitige Installation trug zu einem reibungslosen Projektablauf im sorglosen Komplettpaket bei.

Das Ergebnis ist eine technisch sauber ausgeführte, volloptimierte Photovoltaikanlage mit hoher Betriebssicherheit und guter Ertragsleistung. Die Bauherrschaft zeigte sich zufrieden mit der Ausführung, der Qualität der Installation und dem klar strukturierten Ablauf des Projekts.
